Společnost ISCAR se chystá opět způsobit revoluci v obrábění kovů. Dne 4. 6. 2024 byla v německém Hanau představena prodejní kampaň LOGIQUICK, která přináší na trh nové produkty 2024/2025. Název nové prodejní kampaně společnosti ISCAR je složen ze tří klíčových slov: Logic, IQ a Quick.
Již předchozí kampaně společnosti ISCAR zdůrazňovaly význam inteligentních řezných nástrojů pro moderní obrábění, které poskytují logická řešení splňující primární požadavky současné výroby. Tyto nástroje se postupně staly standardem na trhu a nalezneme je ve výrobách po celém světě. Přidání slova Quick do sloganu nové kampaně však vyvolává pocit očekávání. Jaké nové výzvy budou produkty kampaně LOGIQUICK představovat? Jedná se pouze o chytlavý slogan, nebo o zásadní koncept? Pojďme se na to blíže podívat a vysvětlit si jeho význam. V oblasti obrábění kovů jsou produktivita a rychlost úběru přebytečného materiálu (MRR — metal removal rate) spojenými nádobami. Za účelem zvýšení rychlosti obrábění usiluje kovoobráběcí průmysl o „rychlý úběr materiálu“, což vyžaduje využití metod, které účinně a rychle přebytečný materiál odstraňují. Tyto procesy zahrnují využití moderních strojů, strategií, technik a pokrokových řezných nástrojů, které umožňují rychlejší a efektivnější obrábění, a tím zkracují výrobní časy. V mnoha případech však hlavní překážkou pro plné využití pokročilých, vysoce technicky vyspělých obráběcích strojů a slibných strategií obrábění je samotný řezný nástroj. Řezný nástroj se často stává nejslabším článkem celého procesu obrábění, což omezuje potenciální zvýšení produktivity a brání snižování nákladů na obrábění a růstu ziskovosti.
Společnost ISCAR se domnívá, že hlavním cílem každého výrobce řezných nástrojů by mělo být dodávat řezné nástroje, které zajišťují efektivní úběr materiálu. Kromě toho by také měly mít následující vlastnosti: opakovatelnost přesnosti po výměně, univerzálnost, uživatelskou přívětivost a vysoký faktor využití. Tyto atributy společně představují IQ („inteligentní“) nástroje, které jsou nezbytné pro využití plného potenciálu pokročilých možností obráběcích strojů. Tímto principem se řídí vývoj řezných nástrojů a využívá odborných znalostí konstruktérů, technologů, metalurgů, výrobců a všech, kteří se podílejí na vytváření inovativních řešení nástrojů pro inteligentní obrábění v kovoobráběcím průmyslu.
Nejnovější kampaň LOQIQUICK společnosti ISCAR představuje řadu převratných řezných nástrojů pro soustružení, upichování, zapichování, obrábění otvorů a v neposlední řadě frézování. Podívejme se blíže na několik vybraných nástrojů z kampaně LOGIQUICK, které společnost ISCAR postupně uvádí na trh.
Rotační nástroje

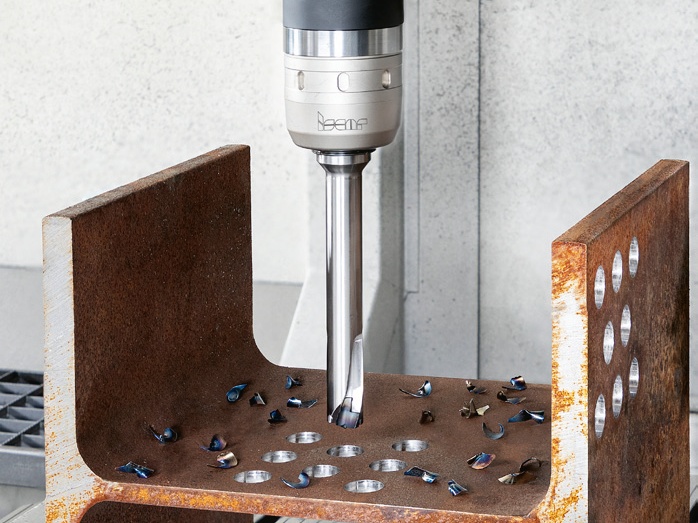

Ocelové konstrukční nosníky hrají klíčovou roli při dodávkách stavebních a rámových konstrukcí a před samotnou montáží je nutné vyvrtat mnoho otvorů. V současné době je nalezení účinného vrtacího nástroje pro tento obor nejvyšší prioritou. Proto společnost ISCAR vyvinula nové řešení (obr. 1) založené na zavedené koncepci vrtáků SUMOCHAM s vyměnitelnou vrtací karbidovou hlavicí. Toto zcela nové řešení zahrnuje tři klíčové prvky: řezný materiál, řeznou geometrii a konstrukci vrtacího tělesa. Speciálně vyvinutá jakost karbidu IC954 s vysokou houževnatostí a PVD povlakem nabízí výjimečnou odolnost proti opotřebení. Nová vyměnitelná hlavice IHP-BP je vybavena speciálním středicím břitem, který zajišťuje bezpečné vniknutí do materiálu, zatímco ostrá geometrie na rozích hlavice účinně zabraňuje vzniku otřepů. Hlavice jsou vyráběny v rozměrech od 13,8 mm do 32 mm. Zesílené těleso vrtáku navíc zvyšuje dynamickou tuhost. Nové nástroje DCN-N-BD z řady SUMOCHAM tak představují efektivní řešení pro vrtání relativně tenkých profilů nosníků při nestabilních podmínkách. Zatím jsou dostupné v délkách 5× D a 8× D.

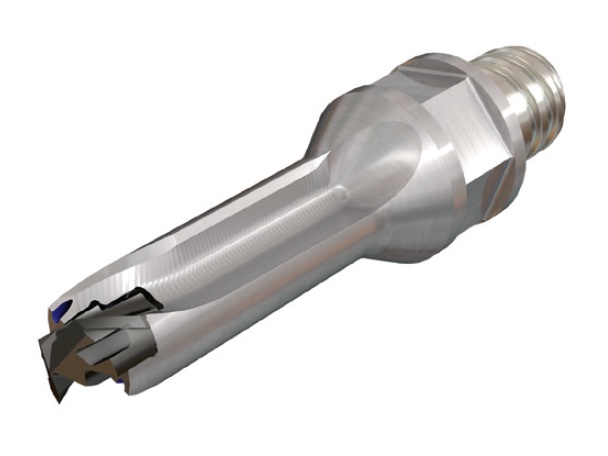

Další inovativní produkt patří také do řady nástrojů SUMOCHAM. Jedná se o modulární vrtací systém se závitovým spojením MULTI-MASTER, který spojuje silné stránky dvou produktových řad ISCAR. Na nové vrtací těleso je možné nasadit jakoukoliv stávající vyměnitelnou vrtací hlavici SUMOCHAM. Nové těleso DCN-MM (obr. 2) lze upnout na širokou škálu stopek a prodloužení se závitovým spojením MULTI-MASTER, což umožňuje snadné přizpůsobení z hlediska tvaru, celkové délky a průměru.
Tím se nejen snižuje potřebná zásoba nástrojů, ale také se minimalizuje potřeba speciálních vrtáků. Navíc, osvědčený systém MULTI-MASTER umožňuje snadnou a rychlou výměnu nástroje bez potřeby seřizování, a tím snižuje výrobní časy. Kanálky vnitřního chlazení jsou navrženy tak, aby poskytovaly účinné chlazení každého břitu. Vrtáky jsou zatím dostupné v průměrech 4—10 mm v délce 2× D.

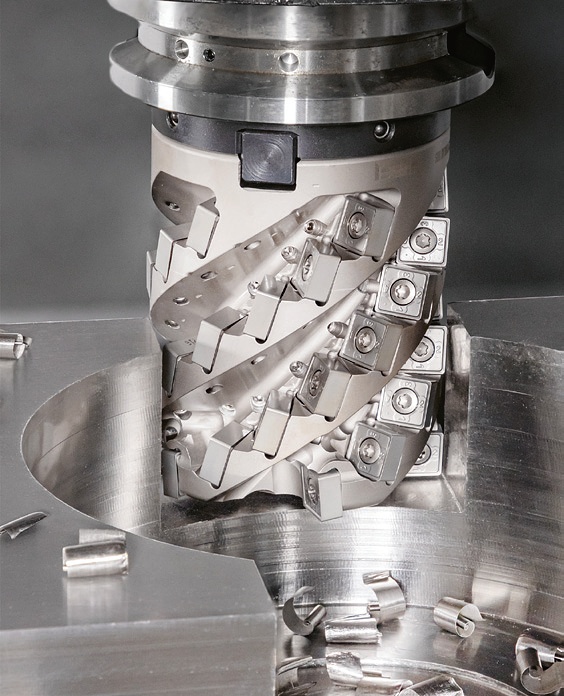

Efektivní odebírání velkého objemu materiálu frézováním má zásadní význam při výrobě kriticky zatížených dílů, jako jsou součásti letadel vyrobené z titanových slitin. Čelní válcové frézy, známé také jako „kukuřice“, jsou pro tento typ obrábění velmi účinné, zejména při frézování dutin, kapes a vysokých bočních úběrů. Úspěch těchto nástrojů závisí na kombinaci produktivity, spolehlivosti a hospodárnosti. Pro tyto účely ISCAR uvádí na trh novou produktovou řadu QUICK-X-FLUTE (obr. 3). Jedná se o 90° čelní válcové frézy S890 CM pro oboustranné čtvercové destičky s délkou řezné hrany 13 mm. Tělesa jsou navržena s optimalizovaným tvarem drážek, který zajišťuje rovnováhu mezi tuhostí nástroje a účinným odchodem třísek, což umožňuje dosahovat vysokých rychlostí úběru kovu (MRR) při značném radiálním záběru. Speciální profil šroubovice zvyšuje odolnost proti vibracím, zejména při vnikání a vyjíždění z obrobku, což umožňuje zvýšit řezné parametry a zvýšit produktivitu. Tělesa v průměrech 63 a 80 mm mají kanálky vysokotlakého chlazení (HPC — high pressure cooling) s vyměnitelnou tryskou s vyústěním v zubové mezeře u každé destičky a také vyústěním na čele nástroje. Osmibřité destičky S890 SNMU jsou standardně nabízeny se třemi rohovými rádii: 0,8 mm; 3,2 a 4,0 mm a v různých jakostech karbidu pro obrábění různých typů materiálů.
QUICK-D-MILL je zcela nová řada nástrojů s kombinovanou funkcí pro operace frézování a vrtání, která přináší maximální efektivitu obrábění (obr. 4). Jedná se o stopkové frézy s označením těles MDR a jsou dostupné v průměrech 16, 20 a 25 mm, a to i v oblíbeném systému MULTI-MASTER. Rybinové lůžko destičky má robustní a odolnou konstrukci a zajišťuje tak vysokou spolehlivost upnutí. Do těles se upínají oboustranné destičky MDR ANMU PNTR se čtyřmi řeznými hranami (dvě vnější pro frézování a dvě středové hrany pro vrtání) (obr. 5). Tento kombinovaný nástroj umožňuje díky svým vlastnostem zkrátit obráběcí proces o 50 % ve srovnání s konvenční metodou obrábění.
Nerotační nástroje
Pro dosažení úspěchu při obrábění vysokoteplotních superslitin (HTSA) je zásadní výběr správného řezného materiálu. Zvláště pro materiálovou skupinu ISO S ISCAR vyvinul novou jakost karbidu IC1017, speciálně navrženou pro ISO břitové destičky používané při soustružení HTSA. Tato jakost se může pochlubit submikronovou strukturou na bázi niklu s vysokou tvrdostí a PVD (AlTiN) povlakem umožňujícím vyšší řezné rychlosti pro zvýšení produktivity. Destičky v jakosti IC1017 najdou nejširší uplatnění v leteckém a těžařském průmyslu.

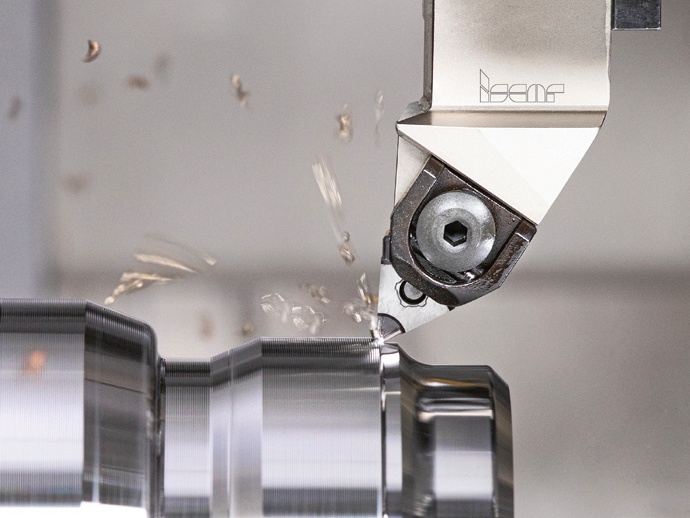

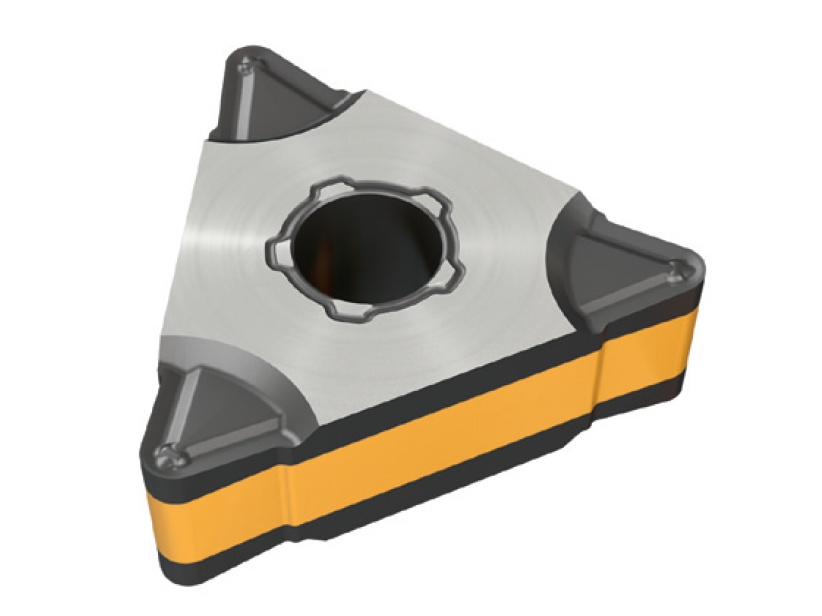

LOGIQ-6-TURN je nová řada nástrojů pro soustružení (obr. 6). Jedná se nově navrženou unikátní trojúhelníkovou destičku, která nabízí cenově výhodné řešení pro polodokončovací a dokončovací operace s velmi dobrou drsností povrchu (0,5 Ra). Tato oboustranná 55° destička D6NMG má šest pozitivních řezných hran (obr. 7). Je významnou alternativou ke standardní ISO destičce DCMT, která nabízí pouze dvě řezné hrany. Jednou z klíčových vlastností je, že nové destičky z řady LOGIQ-6-TURN je možné upnout do mnoha typů vnitřních a vnějších držáků s různými úhly nastavení s vnitřním chlazením, včetně ISO soustružnických držáků pro standardní destičky TNMG 1604/33. Navíc, pozitivní geometrie zajišťuje klidný řez, menší řezné síly a nízkou spotřebu elektrické energie.

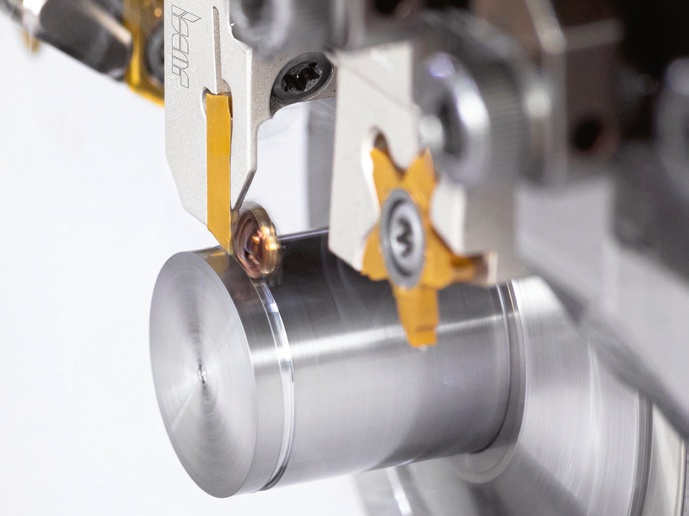

Maximalizace ziskovosti díky efektivnímu využití vstupních materiálů během procesu dělení je klíčová. Léty prověřené, a zákazníky hojně používané, destičky z řady DO-GRIP pro upichování a zapichování společnosti ISCAR se nově rozrostly o tři nové velikosti oboustranných destiček (CW = 0,8—1,2 mm), které jsou speciálně navrženy pro hospodárné dělení materiálu (obr. 8). Tyto destičky jsou určeny především pro švýcarské automaty a umožňují dosáhnout značné úspory materiálu při upichování tyčoviny, trubek a tenkostěnných dílů malých průměrů. S destičkou šířky 0,8 mm lze upíchnout tyčovinu do průměru 18 mm a s destičkou šířky 1,0 a 1,2 mm lze upíchnout tyčovinu o průměru max. 22 mm.
Výše uvedené nástroje jsou jen několika příklady různých produktů, které společnost ISCAR prezentovala v rámci kampaně LOGIQUICK. Mnoho dalších produktů bude představeno v rámci MSV Brno v průběhu 41. týdne 2024. S rostoucí poptávkou po rychlém úběru kovů potřeba moderních řezných nástrojů stále roste. Proto se co nejdříve seznamte s vylepšenými inovativními produkty, novými přístupy a inteligentními řeznými řešeními a využijte jejich výhod pro svou výrobu!
