Dnešní díl seriálu „Obrábění prakticky, CAD/CAM ve výrobě “je věnován volbě softwarového řešení pro pětiosé plynulé obrábění a vychází ze skutečnosti, že na trhu CAM systémů pro pětiosé plynulé obrábění existují dva hlavní proudy.
Tím prvním jsou CAM systémy vyvíjené a patentované přímo výrobci CAM systémů, jako jsou Delcam/ PowerMILL, OPEN MIND/ hyperMILL, DP Technology/ESPRIT (Auton), Sescoi/WorkNC. Druhým je CAM řešení pro pětiosé plynulé obrábění vyvíjené společností ModuleWorks GmbH, které výrobci CAM systémů nakupují a implementují do svých produktů. Do druhé skupiny patří výrobci CAM systémů, kteří se rozhodli, že nebudou investovat peníze do jednoho segmentu CAM softwaru, ale raději využijí kapacit firmy, která se pětiosým plynulým obráběním zabývá detailně. O jaké CAM systémy se jedná, je vidět na stránkách partnerů společnosti ModuleWorks GmbH: www.moduleworks.com/partners.asp. Je to velké množství světově známých výrobců CAM systémů, mezi které patří i deset výrobců CAM systémů z první světové dvacítky (zdroj CIMDATA). Obdobné řešení existuje například i v CAD, tedy v systémech konstrukčních, a to při vývoji a licencování jádra Parasolid. Stejně jako u konstrukčního jádra Parasolid, platí i u řešení ModuleWorks pro pětiosé plynulé obrábění, že každý z výrobců CAM systémů využívá a implementuje různé funkce různým způsobem.
KDO JE ModuleWorks GMBH?
ModuleWorks GmbH je předním světovým dodavatelem komponent tří až pětiosého obrábění a simulačních technologií pro výrobce CAD/CAM systémů. Tato firma nenabízí žádné produkty pro koncové uživatele, což jí umožňuje zaměřit se cíleně na vývoj a řešení požadavků svých partnerů. ModuleWorks je na trhu CAD/CAM komponent od roku 1996 a od začátku nabízí produkty a služby pro CAD/ CAM průmysl. Vývojové týmy firmy ModuleWorks jsou v Německu, Rumunsku, na Ukrajině a ve Velké Británii a jsou tvořeny z CAD/CAM odborníků se znalostmi z pětiosého obrábění a technologií grafické simulace. CAD/ CAM komponenty ModuleWorks jsou poskytovány jako 32 nebo 64bitové DLL Windows knihovny, C++ API, umožňující rychlou integraci.

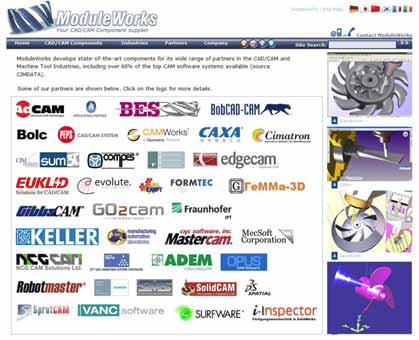

Výrobci CAM systémů, kteří se rozhodli, že nebudou investovat peníze do vyvoje CAM řešení pro pětiosé plynulé obrábění, ale raději využijí kapacit firmy, která se pětiosým plynulým obráběním zabývá detailně
JAK TO FUNGUJE VE SPOJENÍ S KONKRÉTNÍM CAD/CAM SYSTÉMEM?
Výrobce CAD/CAM systému implementuje nakoupené řešení firmy ModuleWorks pro výpočet drah nástrojů pro čtyř až pětiosé obrábění. Implementace, i když to není vždy pravidlem, vychází z poznatku, že uživatel CAD/CAM systému je zvyklý na standardní ovládání svého uživatelského prostředí, tedy při požadavku na čtyř až pětiosého obrábění je v CAD/CAM systému vyslán požadavek na výpočet do komponenty ModuleWorks a s vypočtenými drahami obráběcího nástroje může uživatel pracovat stejným způsobem (prohlížet, editovat, simulovat a postprocesorovat) jako s ostatními vypočtenými drahami. Stručně řečeno, toolkit ModuleWorks funguje pro uživatele „neviditelně“ a ovládání CAD/CAM systému je stejné jako při výpočtu drah nástrojů ostatních obrábění. Tady je potřeba zmínit se i o grafickém prostředí. Někteří výrobci CAM systémů upravují i grafické prostředí. Do druhé skupiny patří například Mastercam, nebo GibbsCAM, kteří grafické prostředí neupravují a využívají grafické rozhraní připravené firmou ModuleWorks. Výhodou tohoto přístupu je rychlejší implementace novinek i nových modulů firmy ModuleWorks. Nutností ale je, aby byly zachovány všechny standardní funkce, na které jsou uživatelé zvyklí a jsou potřebné k ovládání a výběru např. řídicích křivek, označení ploch.
POSTPROCESING, PŘEKLADAČ VIRTUÁLNÍHO OBRÁBĚNÍ
Toolkit ModuleWorks mohou výrobci CAM systémů implementovat i s podporou postprocesingu. Aplikovat podporu, postprocesingu od ModuleWorks pro pětiosé frézování zvolili někteří výrobci CAM systémů. Touto volbou ale automaticky přichází o možnost editovat vlastní NC výstup a hlavně o možnost připravovat NC programy pro multifunkčních soustružnicko- frézovacích strojích. ModuleWorks nepodporuje soustružení a vícekanálové řízení CNC systémů. Výrobci CAM systémů, kteří chtějí podporovat pětiosé frézování i pro řešení na multifunkční soustružnicko- frézovacích strojích, volí pro postprocesing své vlastní postprosesorové překladače. Řešení firmy ModuleWorks je využito pro výpočet drah nástrojů pro čtyř až pětiosé obrábění se zachováním všech pravidel, a tak lze využít toto řešení pro výpočet drah nástrojů i na CNC soustružnicko- frézovacích strojích, a to jednokanálových i vícekanálových. V současnosti jsou na trhu CAD/ CAM systémy, které podporují pětiosé plynulé frézování i na multifunkčních soustružnicko-frézovacích strojích typu Integrex (Mazak), MT (Mori Seiki), Multus (Okuma), a na dlouhotočných CNC automatech švýcarského typu a dokáží pětiosé frézovací operace synchronizovat se soustružnickými operacemi, a to i např. s podporou sekundárního vřetene, pomocných funkcí jako jsou podavače tyčí a manipulační roboty.
PODPORA KONCOVÉHO UŽIVATELE
Jak už bylo řečeno, společnost ModuleWorks nepodporuje koncové uživatele. Tyto aktivity musí poskytovat výrobci CAM systémů. Skutečnost, že dva výrobci CAM systémů používají stejné řešení firmy ModuleWorks ještě neznamená, že oba dva stejně naprogramují požadovaný zákaznický dílec. Bez průběžné podpory ze strany dodavatele nelze řešit nic, stejně jako bez 100% zaškolení. Při volbě dodavatele CAM systému je vhodné si nechat vše do detailu ukázat.
Tento seriál si neklade za cíl poučovat, ale otevírat oči. Jedná se o subjektivní vyjádření autora, aktivně působícího v oboru CNC obráběcích strojů od roku 1997, v oblastech CAD/ CAM softwaru, obsluhy CNC řídicích systémů, NC programování a seřízení výroby. Vaše otázky, připomínky i nápady lze průběžně konzultovat na http://www.techtydenik.cz/forum, v sekci CAD/CAM. Na tomto fóru je i téma týkající se zdrojů informací a odkazů na zajímavé příspěvky k seriálu na internetu.
Vlastimil Staněk
